UTP
UTP (Unshielded Twisted Pair) — это неэкранированная витая пара, самый распространенный тип кабеля для построения локальных сетей (LAN), подключения интернета, видеонаблюдения и телефонии. Состоит из 4 пар медных проводников, скрученных попарно для снижения электромагнитных помех, без металлического экрана. Прост в монтаже, гибок и доступен по цене, поддерживает скорости от 10 Мбит/с до 10 Гбит/с в зависимости от категории.
Виды и категории UTP
- Категория 5е (Cat 5e): базовый стандарт для сетей 1 Гбит/с на расстоянии до 100 м. Самый массовый для домашних и офисных сетей.
- Категория 6 (Cat 6): поддерживает 1 Гбит/с на 100 м и 10 Гбит/с на 55 м. Имеет более плотную скрутку и центральную пластиковую разделительную планку.
- Категория 6а (Cat 6а): гарантирует 10 Гбит/с на полных 100 м. Применяется в ЦОД и современных офисах.
- Категория 7/7а (Cat 7/7а): экранированные (хотя и называются UTP по инерции), работают на частотах до 600 МГц–1 ГГц, используются в специализированных инсталляциях.
- По исполнению: внутренний (ПВХ, для помещений), внешний (PE, УФ-стойкий, для улицы), LSZH/LSx (безгалогенный, для общественных зданий), огнестойкий (FR/нг(А)-FRLS).
Параметры выбора
- Категория: Cat 5e (до 1 Гбит/с), Cat 6 (до 10 Гбит/с на 55 м), Cat 6а (10 Гбит/с на 100 м) — подбирается под задачи сети.
- Материал проводника: чистая электротехническая медь (рекомендуется) или омедненный алюминий (CCS, дешевый аналог с высоким затуханием). Примеры: чистая медь для PoE и длинных линий, CCS — только для коротких патч-кордов.
- Количество пар: 4 пары (стандарт для Ethernet), 2 пары (для Fast Ethernet и телефонии), 25–100 пар (телефонная канализация).
- Тип проводника: одножильный (solid, для стационарной прокладки в стенах и лотках) или многожильный (stranded, для гибких патч-кордов).
- Сечение проводника: 23 AWG (0,57 мм, Cat 6/6а) или 24 AWG (0,51 мм, Cat 5e) — влияет на затухание и совместимость с коннекторами.
- Оболочка: PVC (внутренняя прокладка), PE (наружная, УФ-стойкая), LSZH (безгалогенная для общественных зданий).
Популярные вопросы
Чем UTP отличается от FTP и STP? UTP не имеет экрана и дешевле, FTP имеет общий фольгированный экран, STP — экранирование каждой пары плюс общий экран. UTP достаточно для большинства офисов и квартир, FTP/STP нужны в условиях сильных электромагнитных помех (промышленность, рядом с силовыми кабелями). Можно ли использовать UTP для видеонаблюдения? Да, современные IP-камеры работают через UTP по протоколу PoE (питание по тому же кабелю). Для аналоговых HD-камер (TVI/CVI/AHD) UTP также подходит при использовании приемопередатчиков, но дальность ограничена 300–400 м. Как отличить медный кабель от омедненного алюминия? На срезе медного проводника по всей толщине видна однородная медь, у CCS (омедненного алюминия) в центре — белое или серебристое ядро. CCS дешевле, но имеет высокое затухание, не поддерживает PoE и ломается при изгибах.
| Артикул: | TKE-PP-6-1U-24P-UTP |
|---|---|
| Бренд: | TOKOV ELECTRIC |
| Артикул: | PP24-1UC5EU-D05 |
|---|---|
| Бренд: | ITK |
| Артикул: | 01-0043-2 |
|---|---|
| Бренд: | PROCONNECT |
| Артикул: | 01-0043-100 |
|---|---|
| Бренд: | Rexant |
| Артикул: | KN-974010 |
|---|---|
| Бренд: | KNIPEX |
| Артикул: | 02-0005 |
|---|---|
| Бренд: | Rexant |
| Артикул: | EC-UF004-5E-LSZH-OR |
|---|---|
| Бренд: | NETLAN |
| Артикул: | LC1-C5E04-127-T-R |
|---|---|
| Бренд: | ITK |
| Артикул: | 01-0061-R |
|---|---|
| Бренд: | Rexant |
| Артикул: | CL60U |
|---|---|
| Бренд: | Simon |
| Артикул: | 01-0043-R |
|---|---|
| Бренд: | Rexant |
| Артикул: | 01-0045-R |
|---|---|
| Бренд: | Rexant |
| Артикул: | NMC 9200C-WT |
|---|---|
| Бренд: | NIKOMAX |

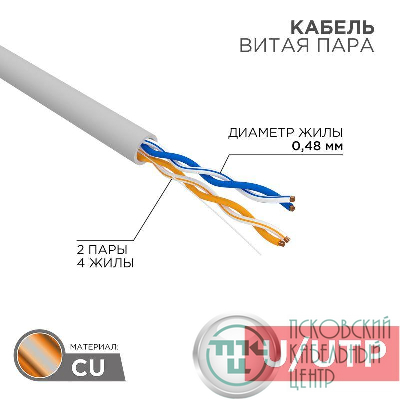

| Артикул: | 01-0027 |
|---|---|
| Бренд: | PROCONNECT |
| Артикул: | 03-0132 |
|---|---|
| Бренд: | Rexant |
| Артикул: | 376584 |
|---|---|
| Бренд: | SHTOK |
| Артикул: | FI-K12-1-K02 |
|---|---|
| Бренд: | IEK |
| Артикул: | FI-K12-1-K03 |
|---|---|
| Бренд: | IEK |

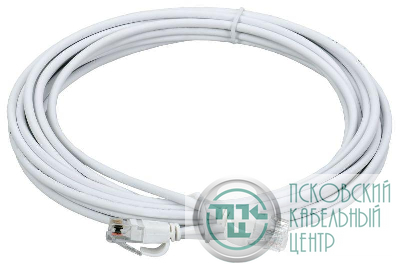

| Артикул: | PC08-C5EUL-3M-SL-WT |
|---|---|
| Бренд: | ITK |
| Артикул: | LC1-C5E04-321-T-P-R |
|---|---|
| Бренд: | ITK |
| Артикул: | PC01-C5EUL-2M |
|---|---|
| Бренд: | ITK |
| Артикул: | 773741 |
|---|---|
| Бренд: | Legrand |
| Артикул: | BC3-C5E02-339-305-R-G |
|---|---|
| Бренд: | GENERICA |
| Артикул: | EC-UF004-5E-PE-SW-BK |
|---|---|
| Бренд: | NETLAN |
| Артикул: | EC-UU002-5-PVC-GY-5 |
|---|---|
| Бренд: | NETLAN |
| Артикул: | 7260c |
|---|---|
| Бренд: | Cabeus |
| Артикул: | 10-0140 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | 10-0140-2 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | PP48-2UC5EU-D05-1 |
|---|---|
| Бренд: | ITK |
| Артикул: | 10-0141-5 |
|---|---|
| Бренд: | SUPRLAN |

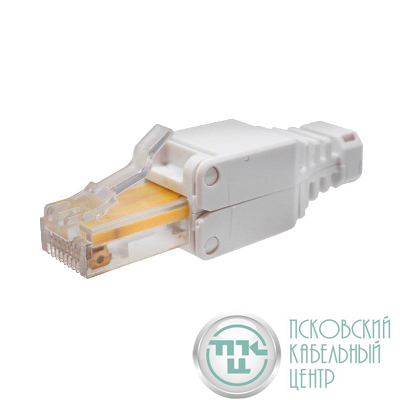

| Артикул: | 10-0218-1 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | 10-0310-1 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | 10-0355-1 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | 10-0309-1 |
|---|---|
| Бренд: | SUPRLAN |
| Артикул: | 10-0307-1 |
|---|---|
| Бренд: | SUPRLAN |

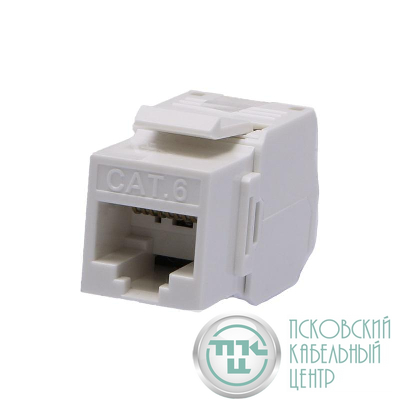

| Артикул: | 10-0342-1 |
|---|---|
| Бренд: | SUPRLAN |
